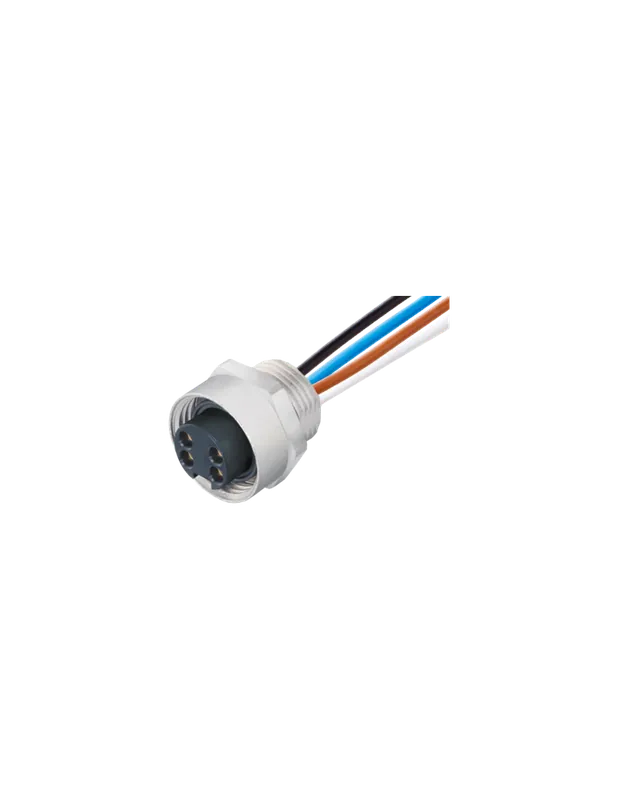

Opis
Gniazdo z kołnierzem
7/8″ (4-piny)
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 1,5 Nm |
| Powłoka styku | pozłacane |
| Family construction form | 7/8″ |
| Gwint | 7/8″ |
| Materiał styk | Mosiądz |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze AC maks. (UL) | 600 V |
| Prąd roboczy na styk maks. | 7 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 977 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Conductor crosssection (wire) | 0,75 mm² |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Gniazdo z kołnierzem 7/8” 4-pin z przewodem 0,2 mwszechstronne zastosowanie w automatyce przemysłowej
Gniazdo z kołnierzem 7/8” 4-pin (kod produktu: 7000-78361-9770020) to niezawodny element połączeniowy, zaprojektowany do zastosowań w wymagających środowiskach przemysłowych. Produkt wyposażony jest w kabel o długości 0,2 m, co umożliwia szybką oraz wygodną integrację z instalacjami automatyki.
Budowa i odpornośćzłącze 7/8 cala z czterema pinami
Solidna konstrukcja, wykorzystująca mosiężne pozłacane styki oraz obudowę z niklowanego cynku, zapewnia wysoką trwałość oraz odporność na uszkodzenia mechaniczne i korozję. Złącze charakteryzuje się wysokim stopniem szczelności (IP68), co czyni je idealnym rozwiązaniem do pracy w środowiskach o podwyższonej wilgotności oraz w miejscach wymagających ochrony przed pyłem i wodą.
Zastosowanie gniazda kołnierzowego 7/8
Złącze z kołnierzem 7/8 4-pin doskonale sprawdza się w aplikacjach przemysłowych, takich jak:
- Połączenia czujników i siłowników w liniach produkcyjnych oraz maszynowych
- Automatyka procesowatransmisja sygnałów sterujących i zasilania
- Systemy transportowe i przenośnikowe
- Systemy sterowania maszyn
- Rozwiązania stosowane w trudnych warunkach środowiskowych, gdzie wymagane jest wysokie IP
Wykorzystanie czterech przewodów o przekroju 0,75 mm² pozwala na przesył sygnału oraz zasilania urządzeń o większym poborze prądu.
Odporność mechaniczna i chemiczna
Zastosowany przewód PVC wykazuje wysoką odporność na oleje, chemikalia oraz działanie czynników atmosferycznych. Produkt spełnia rygorystyczne normy odporności na płomień (UL 1581, IEC 60332-2-2), co pozwala na stosowanie w miejscach objętych podwyższonymi wymaganiami bezpieczeństwa.
Przejrzyste oznaczenie pinów i wygoda montażu
Złącze oferuje przejrzysty schemat przypisania pinów (czarny, niebieski, brązowy, biały), co usprawnia montaż i minimalizuje ryzyko pomyłek podczas podłączania przewodów. Obudowa z kołnierzem oraz zabezpieczeniem przeciwwstrząsowym umożliwia łatwy i bezpieczny montaż w panelach i obudowach urządzeń.
Najważniejsze zalety złącza z kołnierzem 7/8” 4-pin
- Wysoki stopień ochrony (IP68) przed wodą, pyłem oraz czynnikami zewnętrznymi
- Wytrzymałość mechaniczna oraz stabilność połączenia nawet w trudnych warunkach
- Uniwersalne zastosowaniezarówno do zasilania, jak i transmisji sygnałów
- Łatwy montaż dzięki kołnierzowi i dużej precyzji wykonania
- Odpowiednia długość przewodu (0,2 m) ułatwia integrację z instalacją
Produkt rekomendowany do zastosowań w branżach takich jak automatyka przemysłowa, produkcja maszyn, logistyka czy energetyka.
